通發激光TFL-300Ⅲ大功率模具激光焊機，比普通激光焊機修復模具效率快1.5-2倍，適合0.3-0.6激光焊絲，大功率更適合修復鈹銅模具、鋁模等較難修復的模具。
分享至：

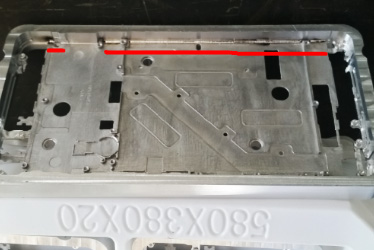

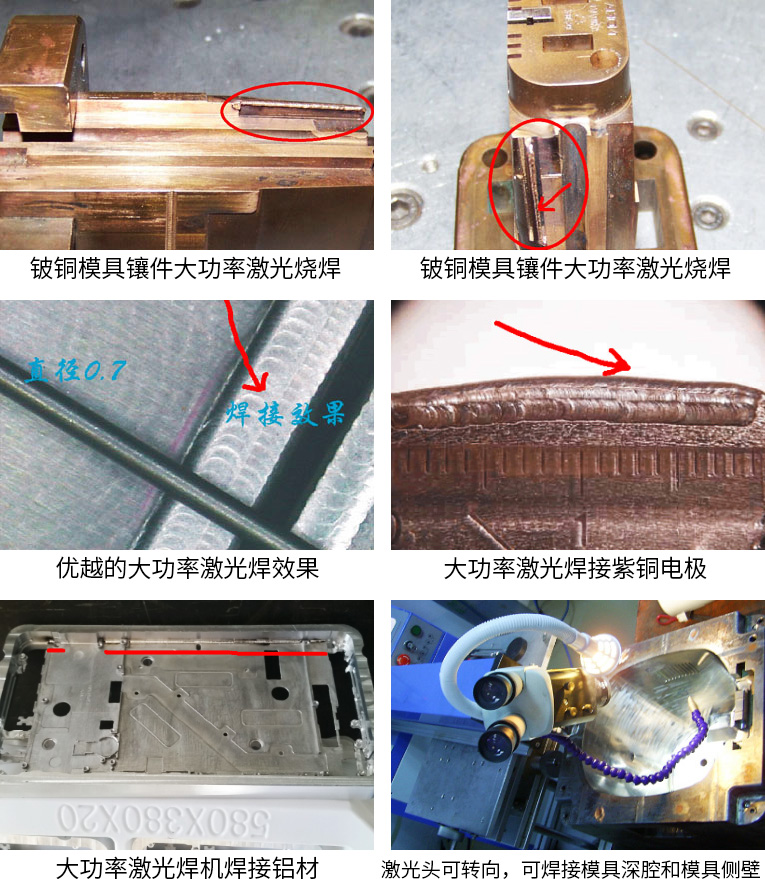

TFL-300III模具激光焊機加工樣品圖片

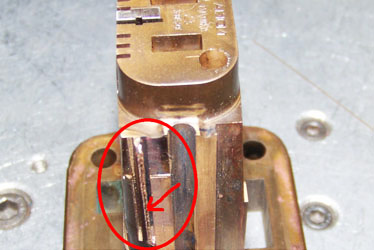

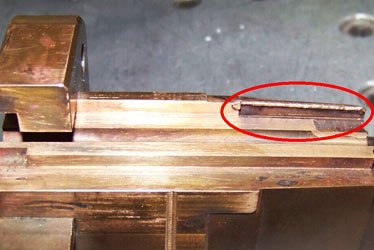

鈹銅模具鑲件大功率激光燒焊
鈹銅模具鑲件大功率激光燒焊

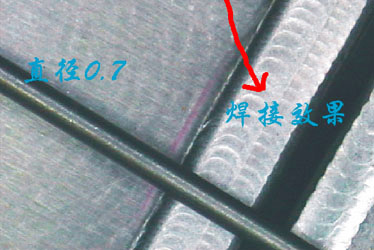

優越的大功率激光焊效果

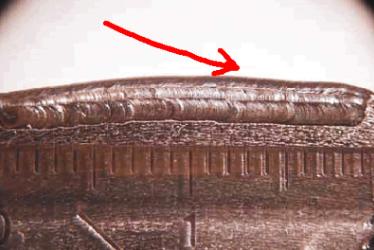

大功率激光焊接紫銅電極
大功率激光焊機焊接鋁材

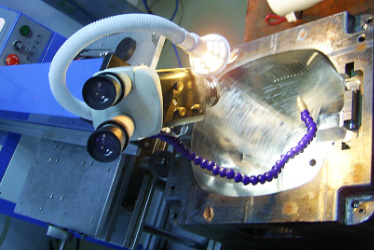

激光頭可轉向，可焊接模具深腔和模具側壁
模具激光焊接機加工原理
激光加工的原理:由激光發生器發出的激光經過一系列的處理，經透鏡聚焦后將能量高 度集中在一個 很小的范圍，如果被加工的材料對該激光的吸收較好，那么被照射區域的材料就會因為吸收了激光 的能量而迅速升溫。根據材料性質的不同（如熔點、沸點、產生化學變化的溫度），工件將會發生 一系列的物理或化學變化，比如融化、氣化、生成氧化物、變色等等。這就是激光加工的原理。
加工模式先進，效率高
和傳統的機械加工相比，聚焦后的激光就像極細的無形刀具一般，將物體局部區域的表面 逐點逐點的“燒”掉，它的特點在于不與工件接觸，不產生機械擠壓或機械應力，因此 不會改變被加工物品的物理性能；由于激光聚焦后的尺寸很小，熱影響區域小，加工 精細，因此，可以完成一些常規方法無法實現的工藝。
應用范圍

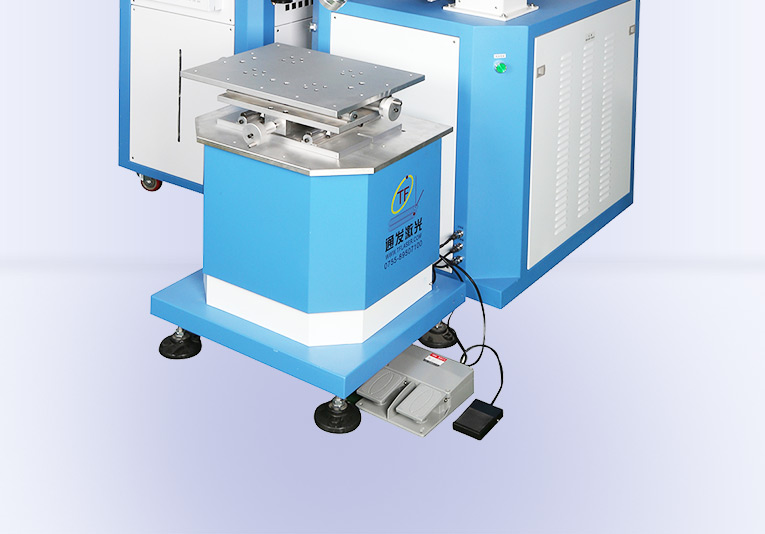

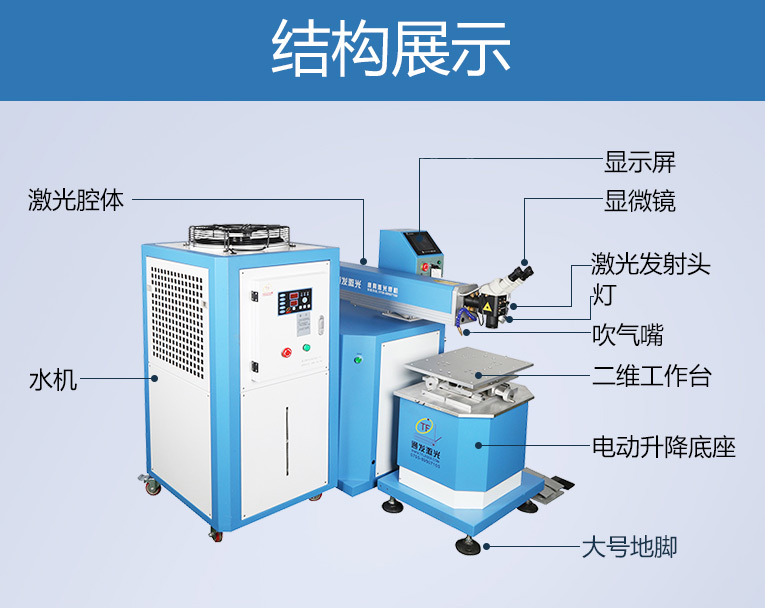

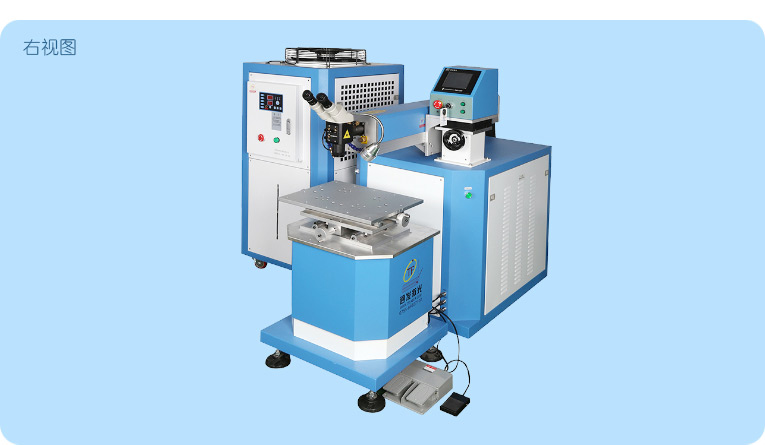

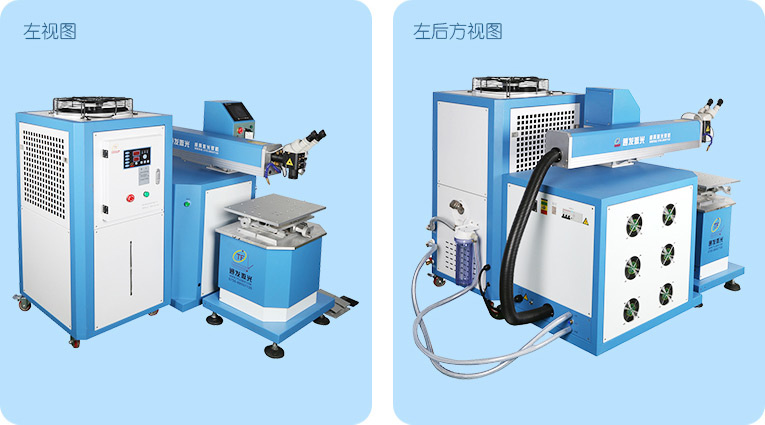

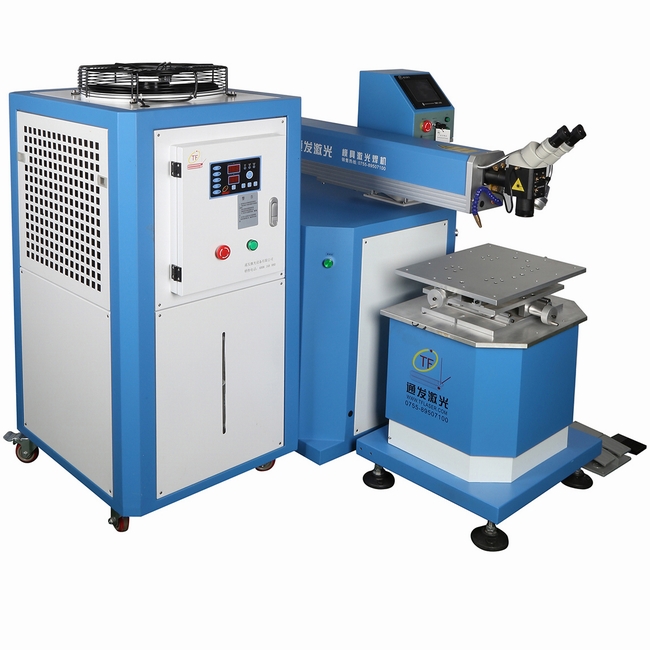

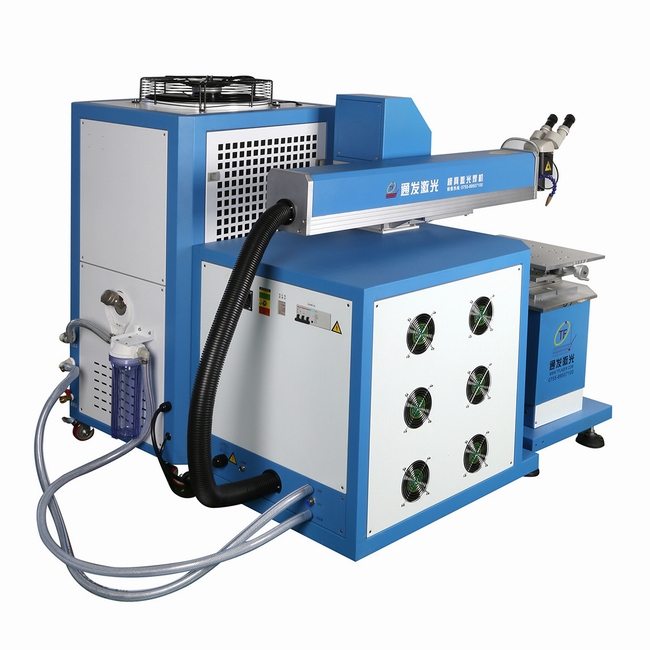

TFL-300Ⅲ型模具激光焊機是通發激光公司自主研發的一款大功率激光焊接機，采用通發自主研發的二代精密雙燈電源為燈泵浦驅動電源，配置觸摸屏，操作更方便。主機具備激光頭手搖升降與工作臺按鈕電動升降實現焊接不同厚度模具的激光焊加工。本款機型更適用于各類大功率、大面積激光修補的模具。由于激光功率大，同時可激光焊接鈹銅模具，鋁材模具或鋁材零件。在大面積激光修補模具時，可以使用更粗的焊絲，激光焊接效率大幅提升。
精密電源
|
|
采用充電、放電分開設計模式，降低干擾，工作性能進一步提高。

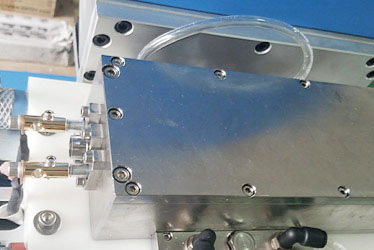

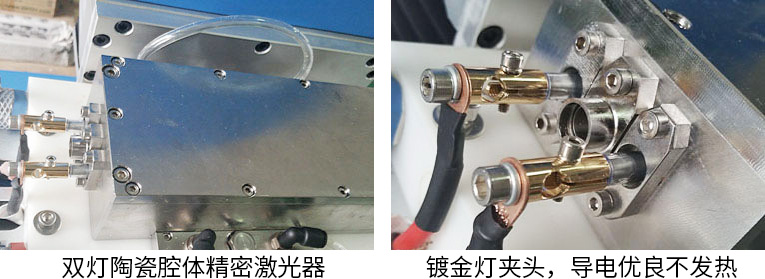

核心激光器
雙燈陶瓷腔體精密激光器

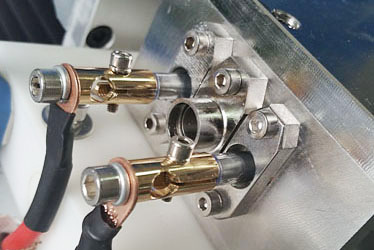

鍍金燈夾頭，導電優良不發熱
Ⅲ型機外觀專利和液晶防護光閘專利
|
|
Ⅲ型機外觀專利 液晶防護光閘專利
專利仿閃眼液晶光閘 專利號：ZL201220267409.6
自主專利：激光同步液晶光閘裝置
保護操作人員眼鏡不受激光刺激
平行光路顯微鏡
平行光路高清顯微鏡照片
雙目瞳孔距離可調，可轉向觀察
附件與耗材
 通發模具激光焊機保護鏡片 配件描述：模具激光焊機在使用過程中，經常會出現融化時鐵水飛濺到激光鏡頭上的現象，本鏡片起到了保護內部聚焦鏡片的作用，如果出現保護鏡片上粘附鐵水過多影響激光功率的時候，需要更換本鏡片。 |
 模具激光焊機焊絲筆 配件描述：本激光焊絲筆帶有鎖頭，可以鎖住0.3-0.6的焊絲，特別針對深孔深槽等不易手持焊絲補焊的情況下，焊絲筆起到了穩定焊絲的作用，是模具激光修補不可缺少的工具。 |
|
 模具激光焊機腳踏開關 配件描述：在使用激光焊機時，針對不同情況，會連續不斷的踩、放激光控制腳踏，長時間使用會造成腳踏開關的老化或失靈，發現失靈時，考慮更換此腳踏開關。 |
 進口模具激光焊絲 耗材描述：本系列激光焊絲，為德國原裝進口，由密封塑料筒包裝，主要針對要求較高的模具激光補焊，可滿足鏡面模具類，氮化模具類、高硬度模具等模具的激光燒焊。 |
|
 通發模具激光焊絲 耗材描述：本系列激光焊絲，采用進口模具焊絲進行拉細加工而成，分不同材質，可滿足大多數模具的激光補焊質量，性價比高。 |
 模具激光焊機燈泡 耗材描述：照明燈泡在使用一段時間后，由于燈泡的壽命，會出現老化或損壞，需要及時更換。 |

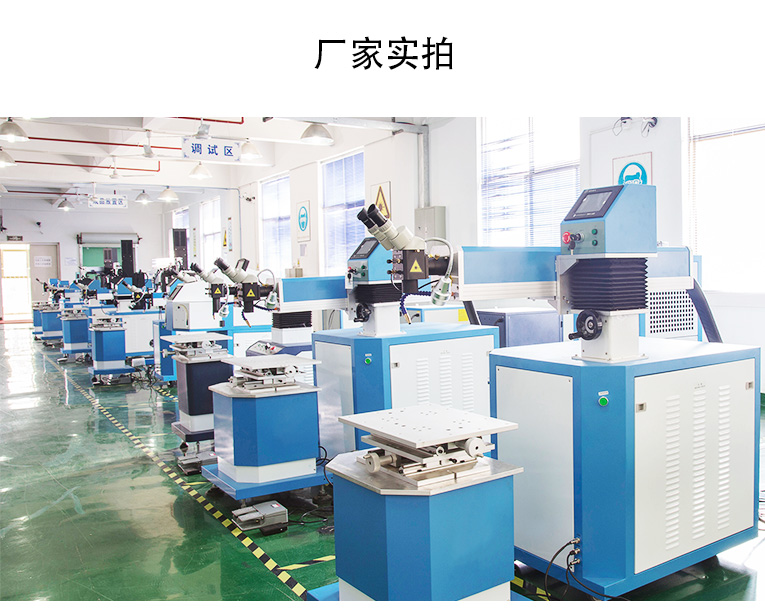

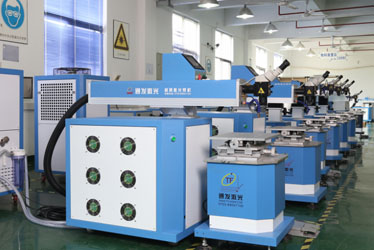

惠州大亞灣自建激光產業園

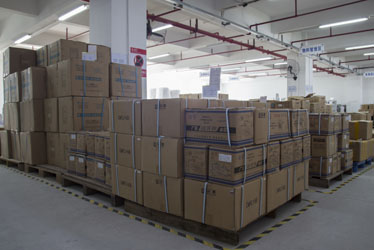

強大的批量生產能力

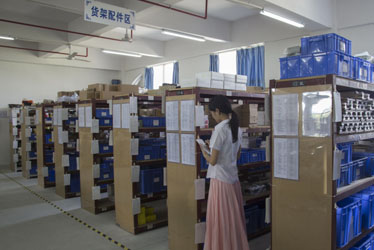

充足的配件庫存
規范的物料管理

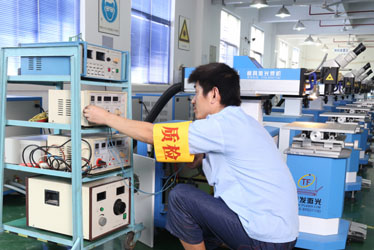

嚴格的品質管控
記錄產品的質量可以得到追溯
格蘭仕集團是一家定位于“百年企業 世界品牌”的企業，在廣東順德、中山擁有先進的微波爐、空調及小家電研究和制造中心，在中國總部擁有13家子公司，在國內各地共設立了60多家銷售分公司和營銷中心，在香港、首爾、北美等地都設有分支機構。
住友電工電子制品（深圳）有限公司---SEPG,是日本住友電工集團旗下的企業, 主要從事電子軟排線,柔性線路板,電纜連接線，三種產品的生產。(如索尼、三洋、松下、IBM、Sharp、Nokia、蘋果等知名公司).屬于海關A類企業?，F(xiàn)有員工10000多人。住友電工集團一直以電線、電纜制造技術為基礎，通過獨創性的開發研究，向社會推出一個又一個嶄新的技術和新型產品。在汽車、信息通信、電子、電線機械材料能源、產業材料等五個事業領域里，繼續提供滿足社會需要的各種產品。
福耀集團（全稱福耀玻璃工業集團股份有限公司），是一家專業生產汽車安全玻璃和工業技術玻璃的中外合資企業，也是名符其實的大型跨國工業集團。福耀集團已在福清、長春、雙遼、上海、重慶、北京、廣州、荊門、鄭州、通遼、文昌、俄羅斯等地建立了現代化的生產基地，還在美國、日本、韓國、澳大利亞、俄羅斯、德國、中國香港等國家和地區設立了子公司和商務機構。2013年，福耀集團銷售額115億，納稅總額14.5億。股票代碼600660，H股股票代碼3606。

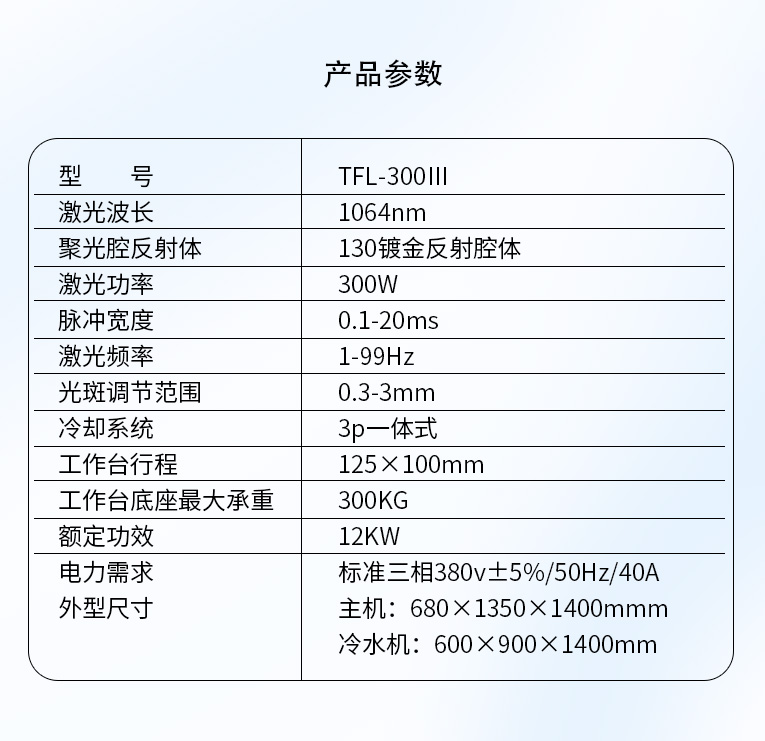

技術參數:
|
型號 |
TFL-300Ⅲ |
|
激光波長 |
1064nm |
|
聚光腔反射體 |
130鍍金反射腔體 |
|
激光功率 |
300W |
|
脈沖寬度 |
0.1-20ms |
|
激光頻率 |
1-99Hz |
|
光斑調節范圍 |
0.3-3mm |
|
冷卻系統 |
3p一體式 |
|
工作臺行程 |
125×100mm |
|
工作臺底座最大承重 |
300KG |
|
額定功效 |
12KW |
|
電力需求 |
標準三相380v±5%/50Hz/40A |
|
外型尺寸 |
主機：680×1350×1400mm 冷水機：600×900×1400mm
|
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
